No universo da engenharia elétrica, a segurança é a fundação de qualquer projeto bem-sucedido. Seja em uma residência simples ou em um complexo industrial de grande porte, a proteção contra sobrecargas e curtos-circuitos é o que separa uma operação eficiente de um desastre iminente. Nesse cenário, dois dispositivos dominam as discussões: o disjuntor termomagnético e o fusível.
Embora ambos tenham o mesmo objetivo final — interromper a passagem de corrente elétrica quando algo sai do controle — o funcionamento, a durabilidade e a aplicação de cada um são drasticamente diferentes. Neste guia completo, exploraremos as nuances tecnológicas entre esses componentes e como escolher a proteção ideal para o seu sistema.

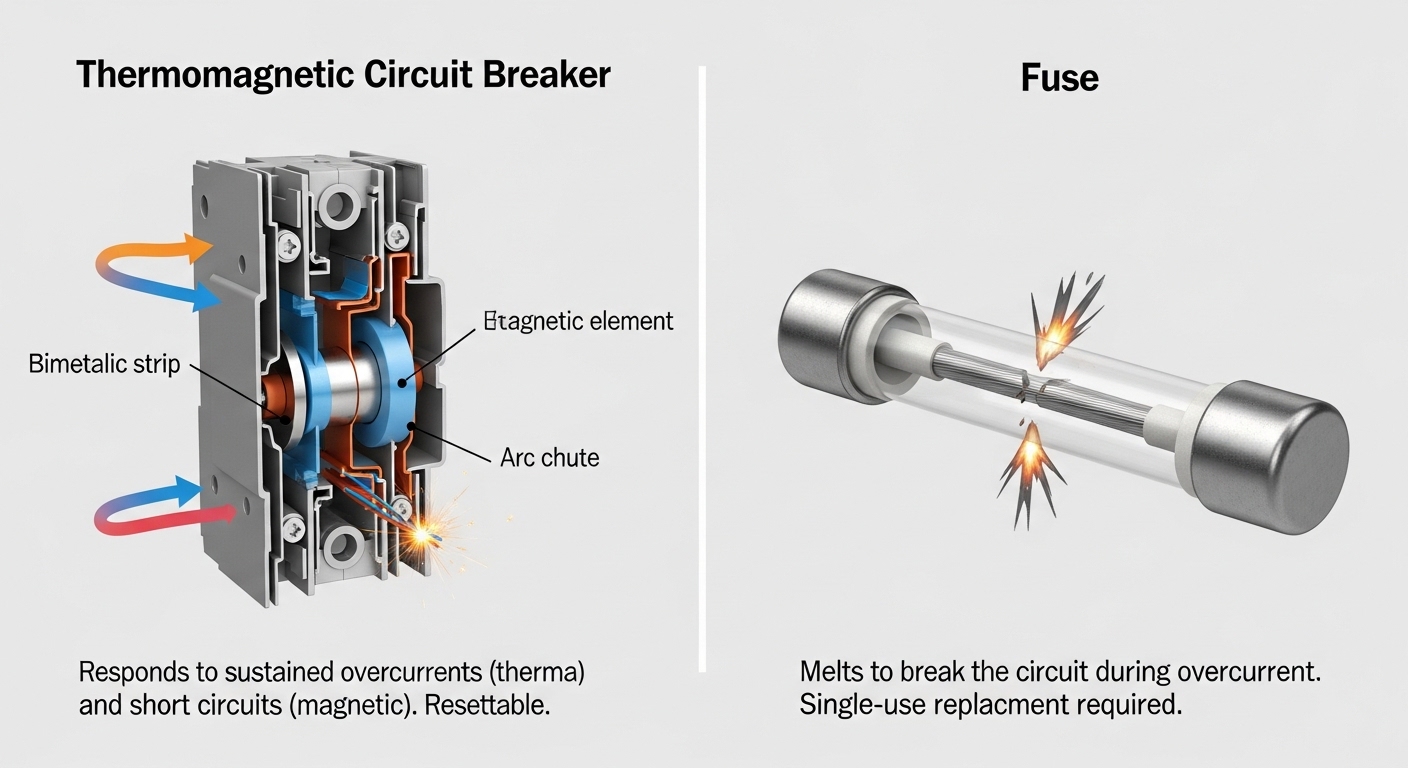

O que é e como funciona o Disjuntor Termomagnético?
O disjuntor termomagnético é um dispositivo de manobra e proteção eletromecânico. Sua popularidade em projetos modernos deve-se à sua capacidade de atuar em duas frentes distintas, como o próprio nome sugere:
- Atuação Térmica: Protege contra sobrecargas. Utiliza uma lâmina bimetálica que se deforma ao ser aquecida por uma corrente levemente superior à nominal por um período prolongado. Essa deformação aciona o mecanismo de disparo.
- Atuação Magnética: Protege contra curtos-circuitos. Baseia-se em uma bobina (solenoide) que, ao detectar um aumento abrupto e massivo de corrente, gera um campo magnético forte o suficiente para abrir os contatos instantaneamente.
A grande vantagem do disjuntor termomagnético é ser um dispositivo religável. Diferente do fusível, que se sacrifica para salvar o circuito, o disjuntor apenas “desarma”, permitindo que, após a correção da falha, a energia seja restabelecida com um simples movimento de alavanca.
A Anatomia do Fusível: Simplicidade e Precisão
O fusível é o veterano da proteção elétrica. Ele consiste, basicamente, em um condutor (geralmente um fio ou lâmina de metal com baixo ponto de fusão) dentro de um corpo de cerâmica ou vidro. Quando a corrente excede o limite projetado, o calor gerado pelo efeito Joule derrete esse filamento, abrindo o circuito.
Apesar de parecer rudimentar frente à sofisticação do disjuntor termomagnético, os fusíveis possuem uma velocidade de resposta para curtos-circuitos que muitas vezes supera a dos disjuntores, especialmente os modelos de ação rápida (NH ou Diazed). No entanto, sua natureza é descartável: uma vez operado, deve ser substituído.
Principais Diferenças: Comparativo Técnico
|
| Característica | Disjuntor Termomagnético | Fusível |
| Reutilização | Sim, pode ser religado. | Não, é descartável. |
| Função de Manobra | Pode ser usado como interruptor. | Não permite manobra manual. |
| Custo Inicial | Mais elevado. | Mais baixo. |
| Manutenção | Praticamente nula (apenas testes). | Exige estoque de reposição. |
A Importância do Dimensionamento e da Qualidade dos Materiais
Para que qualquer dispositivo de proteção funcione, a infraestrutura deve estar impecável. Em ambientes industriais onde o controle térmico é vital como no uso de uma resistência aletada para aquecimento de ar o disjuntor precisa estar calibrado para suportar a carga nominal de partida sem disparos intempestivos, mas agir antes que o calor danifique o isolamento dos condutores.
Muitas falhas em sistemas de proteção não ocorrem no disjuntor em si, mas em conexões frouxas ou erros de projeto. É por isso que a montagem de quadros elétricos deve seguir rigorosamente as normas NBR 5410 (baixa tensão) e NBR IEC 60947. Um quadro bem montado garante que o disjuntor termomagnético esteja posicionado corretamente em relação à barra de neutro e aterramento, facilitando a identificação de circuitos e a manutenção preventiva.
Seletividade Elétrica: Onde o Fusível Ainda Vence
Você pode estar se perguntando: “Se o disjuntor é reutilizável, por que ainda usamos fusíveis?”. A resposta reside na capacidade de ruptura e na seletividade. Em sistemas de alta potência, fusíveis podem interromper correntes de curto-circuito extremamente elevadas que destruiriam um disjuntor comum.
Além disso, em cascateamento de proteção, é mais fácil garantir que apenas o dispositivo mais próximo da falha atue quando se combinam fusíveis e disjuntores, evitando o desligamento desnecessário de setores inteiros da planta industrial.
Ferramentas de Diagnóstico na Instalação
A transição entre a instalação e a operação exige testes precisos. Não raro, problemas de continuidade ou curtos-circuitos ocultos podem desarmar um disjuntor termomagnético logo na primeira ativação. Nestes momentos, o uso de um kit localizador de cabos torna-se indispensável. Ele permite identificar falhas de isolamento e mapear a fiação em painéis complexos, garantindo que o dispositivo de proteção esteja protegendo exatamente o que se propõe.
Vantagens do Disjuntor no Cotidiano Moderno
Além da facilidade de reset, os disjuntores modernos oferecem tecnologias agregadas que os fusíveis não conseguem acompanhar:
- Monitoramento Remoto: Disjuntores inteligentes podem enviar dados sobre o consumo de energia e status de operação para sistemas de supervisão.
- Proteção Diferencial Residual (DR): Embora o disjuntor termomagnético clássico proteja o patrimônio (cabos e máquinas), ele pode ser acoplado ou integrado a módulos que protegem a vida humana contra choques elétricos.
- Padronização DIN: O design moderno facilita o encaixe rápido em trilhos, otimizando o espaço e o tempo de montagem nos painéis.
Quando escolher cada um?
A decisão não deve ser baseada apenas no preço, mas na aplicação específica:
Escolha o Disjuntor Termomagnético quando:
- A facilidade de operação for prioritária (residências, escritórios).
- Houver necessidade de manobras frequentes no circuito.
- O custo de parada para substituição de componentes for alto.
Escolha o Fusível quando:
- A proteção for para componentes eletrônicos sensíveis (fusíveis ultrarrápidos).
- Houver correntes de curto-circuito muito elevadas.
- O espaço físico for extremamente limitado e a aplicação for pontual.
Conclusão
A segurança elétrica evoluiu significativamente, transformando o disjuntor termomagnético no protagonista das instalações contemporâneas. Sua versatilidade, aliada à capacidade de proteger contra sobrecargas térmicas e curtos magnéticos de forma reversível, oferece uma relação custo-benefício superior a longo prazo.
Contudo, a proteção é apenas tão forte quanto o elo mais fraco da corrente. Investir em bons componentes, contar com profissionais especializados na montagem de painéis e utilizar ferramentas de teste adequadas é o que garante a integridade dos equipamentos e a continuidade do negócio. Seja com fusíveis ou disjuntores, o importante é nunca negligenciar os limites da eletricidade.
